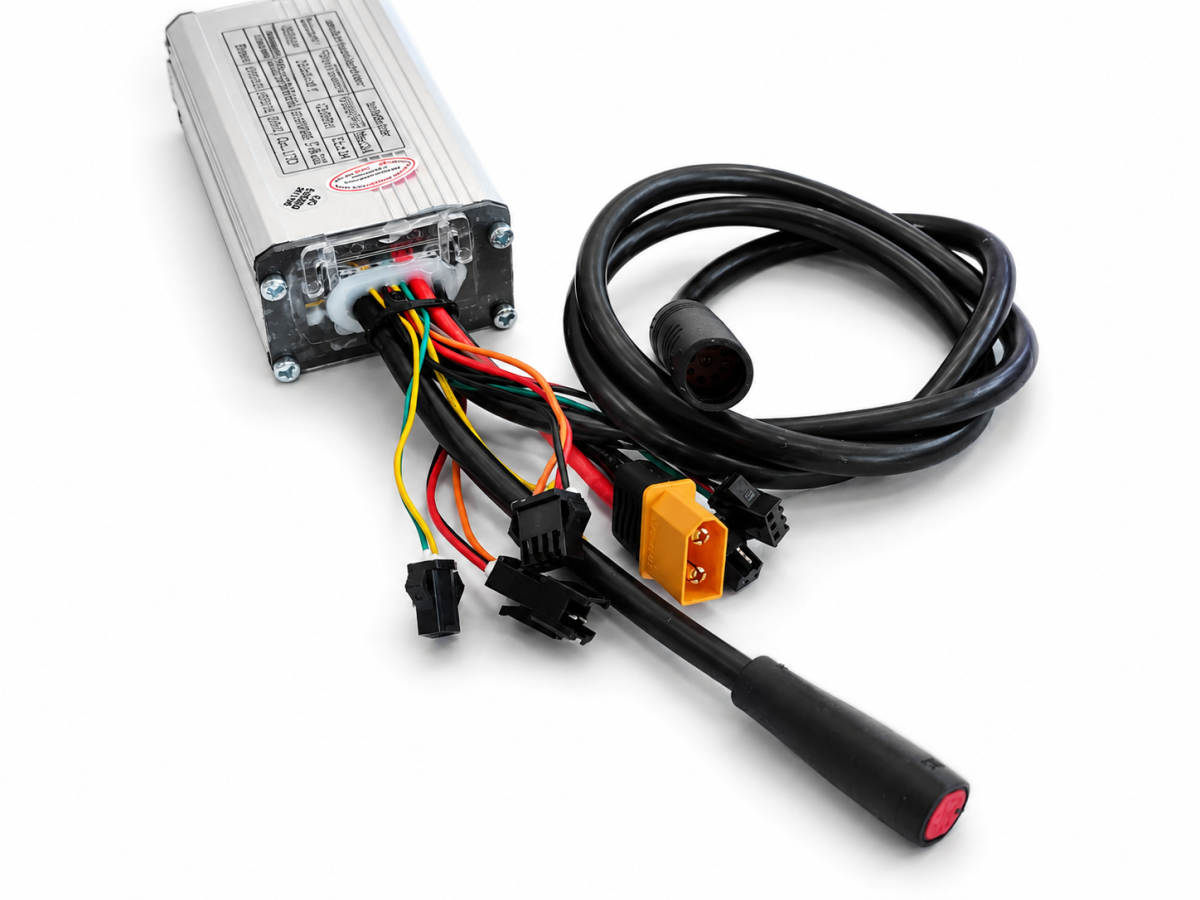

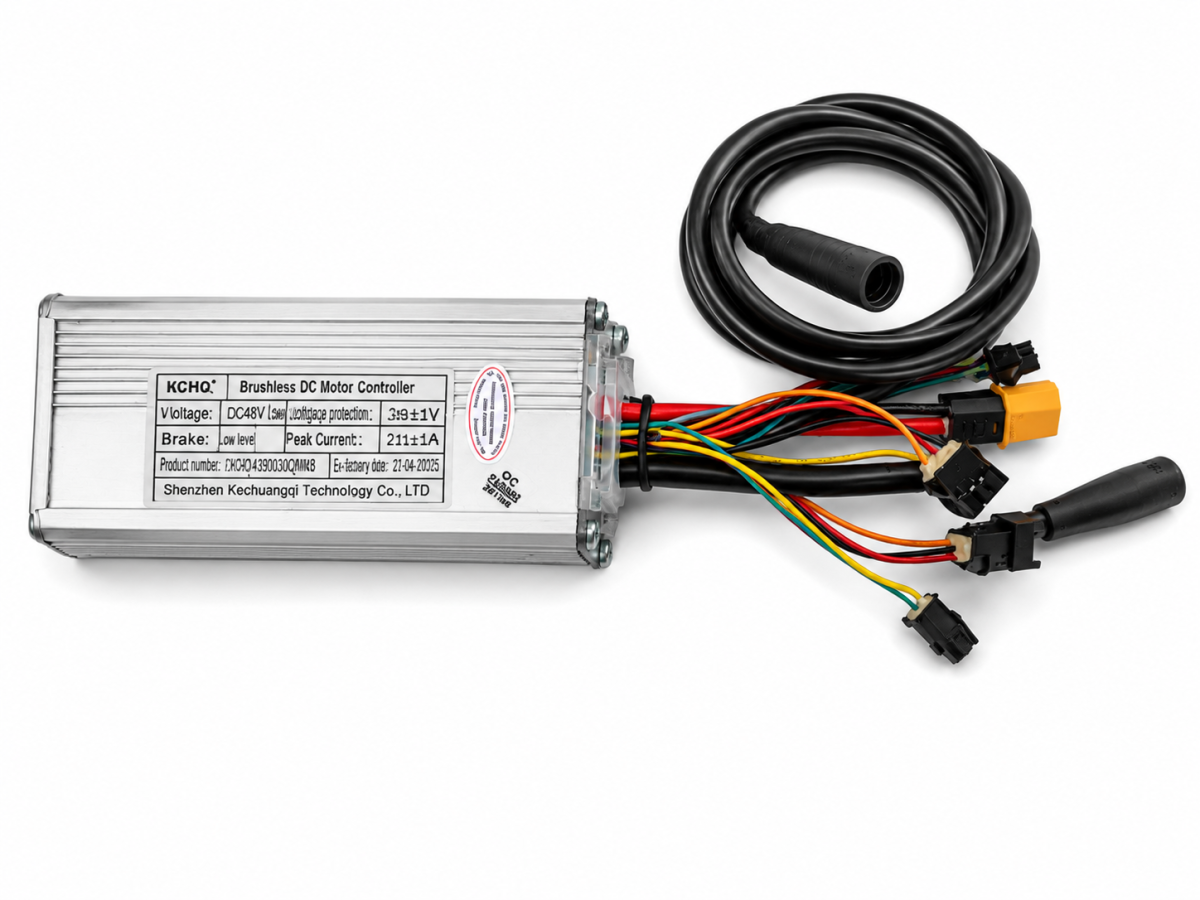

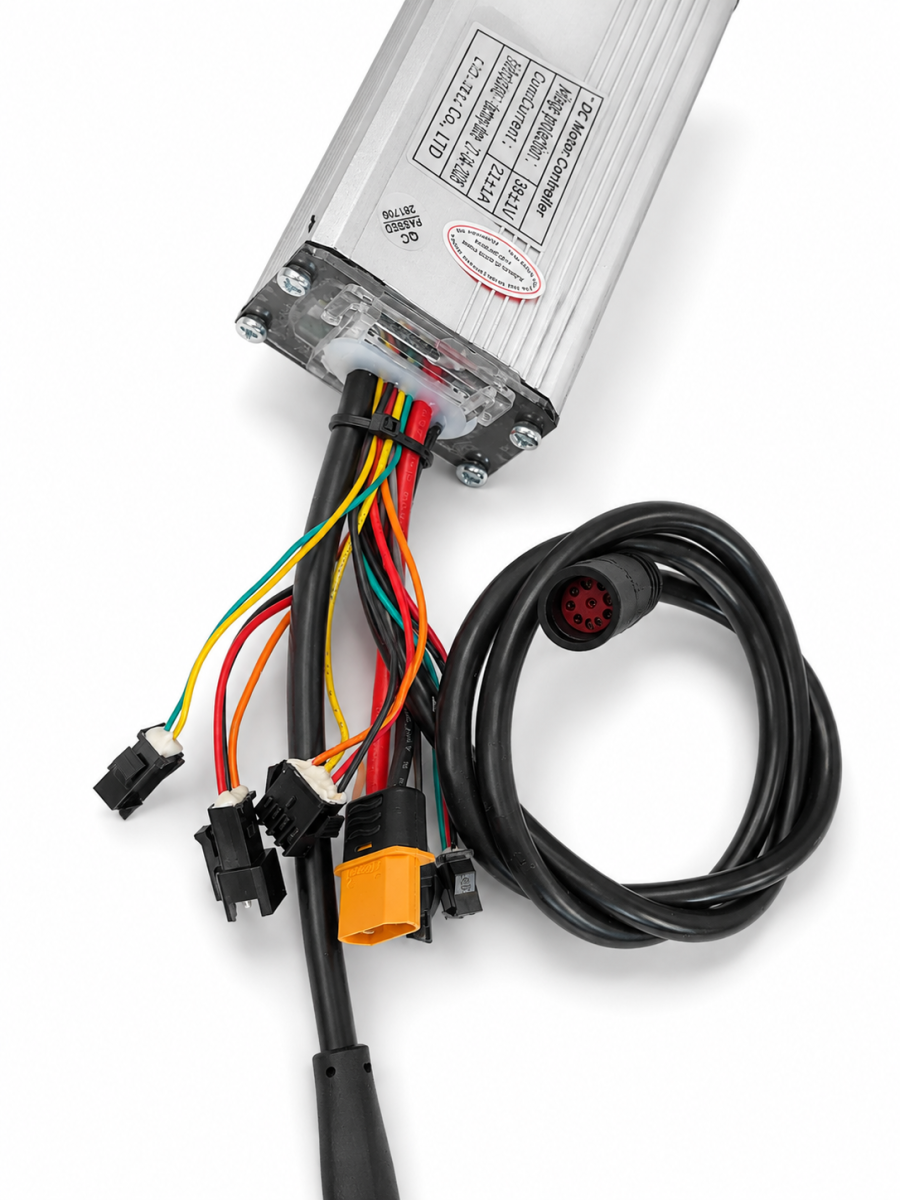

Unité de commande 48 v 500 w moteur fatbike v8 - rouge cable
Description
L’unité de commande 48 V / 500 W pour Fatbike V8 est le contrôleur électronique qui assure la gestion et la distribution de l’énergie entre la batterie, le moteur et les différents équipements électriques du fatbike.
Cette version est équipée d'un connecteur moteur rouge spécifique aux configurations V8. Elle est destinée au remplacement d'un contrôleur défectueux ou endommagé, tout en conservant une configuration électrique compatible avec le système d'origine.
Une référence commercialisée pour le V8 indique une alimentation 48 V DC, une intensité de 21 A et une compatibilité avec un moteur de 500 W.
Caractéristiques techniques
| Caractéristique | Détail |
|---|---|
| Type de produit | Unité de commande / contrôleur |
| Application | Fatbike électrique |
| Modèle principal | OUXI V8 |
| Tension nominale | 48 V DC |
| Moteur compatible | 500 W |
| Intensité | 21 A selon référence |
| Connecteur moteur | Rouge |
| Câble moteur | Rouge / connecteur V8 |
| Gestion moteur | Contrôle électronique de la puissance |
| Fonction | Gestion du moteur et des différents signaux électriques |
| Installation | Remplacement / montage plug & play selon configuration |
| Boîtier | Boîtier électronique de contrôleur |
| Utilisation | Réparation ou remplacement du contrôleur d'origine |
Fonction principale
Le contrôleur constitue le centre de commande du système électrique. Il reçoit les informations provenant notamment de l'afficheur, du capteur d'assistance au pédalage, des commandes et des capteurs, puis régule l'alimentation envoyée au moteur.
Il permet ainsi de gérer :
- l'alimentation du moteur ;
- l'assistance au pédalage ;
- la réponse à l'accélérateur selon configuration ;
- les signaux provenant des capteurs de frein ;
- les différents équipements électriques reliés au faisceau.
Compatibilité
Cette unité est principalement destinée aux Fatbikes OUXI V8 équipés de la configuration correspondante avec connecteur moteur rouge.
Certaines références proches sont également annoncées pour les OUXI V8 Pro, H9 et C80, mais la compatibilité dépend de la version du contrôleur, du faisceau et des connecteurs.
Important : la couleur du connecteur ne suffit pas à garantir la compatibilité. Avant remplacement, il est recommandé de comparer la tension, l'intensité, le nombre de broches et l'ensemble des connecteurs avec le contrôleur d'origine.
Points forts
- Tension 48 V
- Conçu pour une configuration moteur 500 W
- Connecteur moteur rouge
- Solution de remplacement du contrôleur d'origine
- Gestion centralisée du système électrique
- Installation simplifiée lorsque les connecteurs correspondent
- Compatible avec certaines configurations OUXI V8
Contenu
- 1 × unité de commande / contrôleur 48 V
- Câbles et connecteurs intégrés selon la version
Montage
- Couper complètement l'alimentation du fatbike.
- Retirer la batterie.
- Débrancher le contrôleur d'origine.
- Repérer chaque connecteur avant démontage.
- Installer la nouvelle unité de commande.
- Rebrancher les connecteurs en respectant leur emplacement.
- Vérifier particulièrement la connexion moteur rouge.
- S'assurer qu'aucun câble n'est pincé ou endommagé.
- Rebrancher la batterie.
- Effectuer un test complet du moteur, de l'assistance, de l'afficheur et des commandes.
Ne jamais forcer un connecteur ni modifier son brochage sans vérification préalable.
Attention
Les Fatbikes V8 peuvent exister avec différentes générations de contrôleurs et de faisceaux. Des versions 48 V destinées au V8 peuvent notamment être associées à des afficheurs différents. Une autre référence 48 V / 500 W est par exemple annoncée spécifiquement pour le display H6C et le V8/V20.
Il est donc conseillé de vérifier la référence du contrôleur d'origine, le connecteur moteur rouge et les connecteurs du faisceau avant commande.
