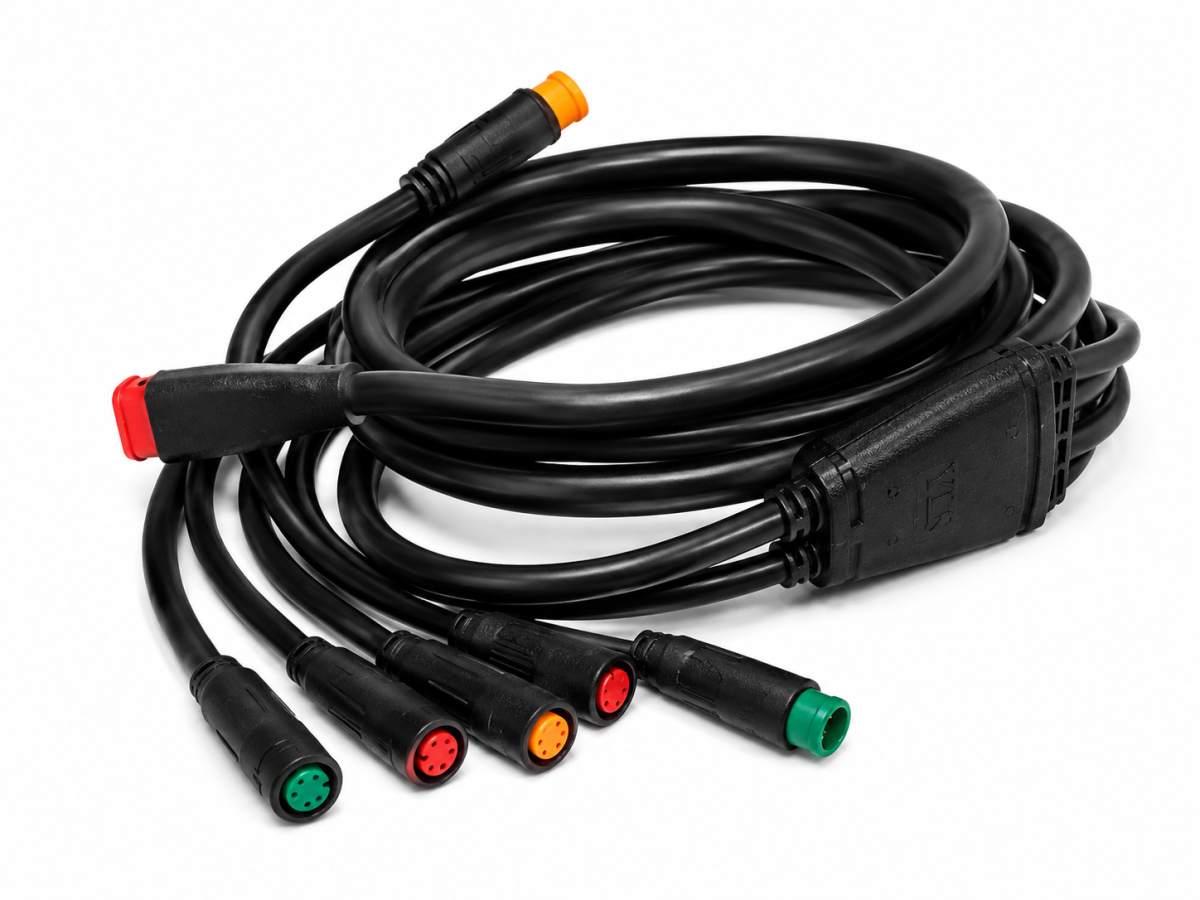

Faisceau de câbles complet fatbike v8

Description

Le faisceau de câbles complet pour Fatbike V8 constitue le réseau électrique principal du vélo. Il permet de relier entre eux les différents composants électriques et électroniques du fatbike afin d'assurer la transmission de l'alimentation et des signaux.

Ce faisceau est conçu comme une solution de remplacement pour un câblage endommagé, oxydé, coupé ou présentant des faux contacts.

Selon la version du V8, le faisceau permet notamment de connecter le contrôleur, l'afficheur, le moteur, le capteur d'assistance au pédalage (PAS), les leviers de frein, l'accélérateur et les éléments d'éclairage.

Caractéristiques techniques

Les faisceaux OUXI sont proposés avec plusieurs générations de câblage. Certaines versions sont spécifiquement données pour le V8 ancien modèle, tandis que d'autres sont compatibles avec les V8 plus récents.

Principales connexions

Le faisceau permet généralement d'assurer les liaisons suivantes :

• Contrôleur
• Afficheur / écran
• Moteur
• Capteur PAS
• Leviers de frein avec capteurs
• Accélérateur
• Éclairage avant
• Commandes d'éclairage / accessoires

Certaines configurations utilisent notamment un système de distribution 1T5 avec connecteurs étanches.

Fonctionnement

Le faisceau assure à la fois :

Alimentation électrique → distribution de l'énergie vers les différents composants.

Transmission des signaux → communication entre le contrôleur, l'afficheur, le PAS, les capteurs de frein et les autres commandes.

Une défaillance du faisceau peut donc entraîner différents symptômes : perte d'assistance, problème d'affichage, éclairage défaillant, accélérateur inopérant ou coupures intermittentes.

Points forts

• Faisceau complet pour simplifier le remplacement
• Connexion de plusieurs composants avec un seul ensemble
• Connecteurs adaptés aux différents équipements du fatbike
• Installation facilitée grâce aux connecteurs dédiés
• Solution adaptée aux réparations électriques
• Permet de remplacer un câblage endommagé ou oxydé
• Réduction des risques de faux contacts liés à un ancien faisceau

Compatibilité

Ce faisceau est principalement destiné aux OUXI V8. Certaines références sont également indiquées pour les V8 Pro, H9 ou autres modèles OUXI, selon la génération du câblage.

Attention : les générations de V8 ne possèdent pas nécessairement le même faisceau. Il est donc indispensable de comparer les connecteurs avec ceux du vélo avant commande. Les références destinées à l'ancien V8 peuvent notamment être incompatibles avec les générations plus récentes.

Installation

1. Couper complètement l'alimentation du fatbike.
2. Retirer la batterie.
3. Débrancher l'ancien faisceau du contrôleur et des différents composants.
4. Retirer soigneusement le câblage existant.
5. Installer le nouveau faisceau en suivant le cheminement d'origine.
6. Brancher chaque connecteur sur le composant correspondant.
7. Vérifier que chaque connexion est correctement enfichée.
8. Vérifier que les câbles ne sont ni pincés ni excessivement tendus.
9. Rebrancher la batterie.
10. Tester l'afficheur, l'éclairage, l'accélérateur, les freins et l'assistance au pédalage.

Important

Ne pas forcer un connecteur et ne pas modifier le brochage. Les connecteurs peuvent se ressembler visuellement tout en ayant une affectation différente selon la génération du V8.

Avant installation, comparer le nombre de broches, la forme des connecteurs et le cheminement du faisceau avec le câblage d'origine.
